Pour les appareils à commande numérique:

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Wuerd
Numéro de modèle:	G5x10, G5x20, G6x12, G6x24, G8x16, G8x32, G10x20...

Conditions de paiement et expédition:

Quantité de commande min:	500 pièces
Prix:	0.1USD

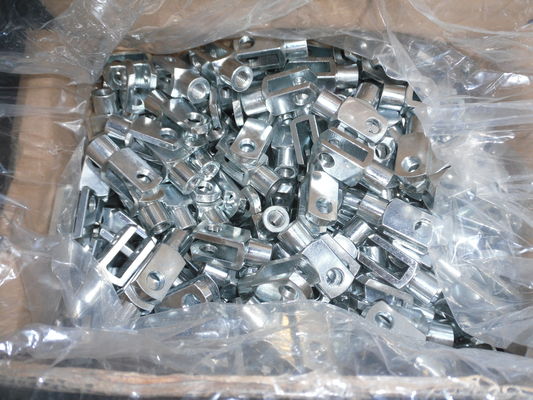

Détails d'emballage:	Carton/Palette
Délai de livraison:	3 jours
Conditions de paiement:	en tant qu'accord
Capacité d'approvisionnement:	30000 pièces/mois
Quantité de commande min:	50 pièces

Contactez

Description de produit détaillée

Mettre en évidence:

CHAPE

les fentes

le joug de clevis

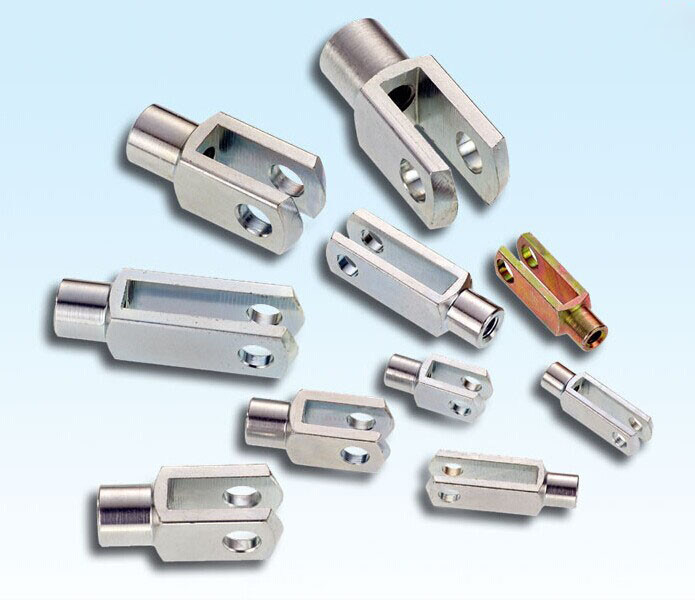

Tête de fourche DIN 71752 forme G version acier

Name: Pour les appareils à commande numérique:
Brand: Wuerd Machinery Manufacturing CO.,LTD
SKU: G5x10, G5x20, G6x12, G6x24, G8x16, G8x32, G10x20...
Price: 0.1 USD
Availability: InStock

Version acier forme G DIN 71752 comme ci-dessous :

exemple de commande : tête de fourche DIN 71752 G 8 x 16

Nos têtes de fourche sont également conformes à la norme DIN ISO 8140, à l'exception du point de chanfrein.

dimensioned drawing clevis DIN 71752 form G steel version

tableau des dimensions

type taille	d1 H9	g ±0,5	a1 1)	a2 +0,30 -0,16	b1 B13	b2		d2	d3 ±0,3	f ±0,2	l1 ±0,5	l2		l3 ±0,2	r 2)	poids approx. kg par pièce
Remarques : ^{1) Matériau : Acier à faible teneur en carbone/AISI1045} ^{Alternative :}acier inoxydable 304 ou 316 ²⁾Surface : zingué blanc-bleu, zingué/jaune, zingué/noir ou huilé. 3) Rayon ou chanfrein à 45° (au choix du fabricant) FG = filetage fin 4) Têtes de fourche spéciales selon les dessins ou échantillons du client.
G 4 x 8	4	8	8		4		B13	M 4	8	0,5	21	16	±0,3	6	0,5	0,005
G 4 x 16	4	16	8		4			M 4	8	0,5	29	24		6	0,5	0,007
G 5 x 10	5	10	10		5			M 5	9	0,5	26	20		7,5	0,5	0,009
G 5 x 20	5	20	10		5			M 5	9	0,5	36	30		7,5	0,5	0,013
G 6 x 12	6	12	12		6			M 6	10	0,5	31	24		9	0,5	0,015
G 6 x 24	6	24	12		6			M 6	10	0,5	43	36	±0,4	9	0,5	0,021
G 8 x 16	8	16	16		8			M 8	14	0,5	42	32		12	0,5	0,037
G 8 x 16 FG	8	16	16		8			M 8 x 1	14	0,5	42	32		12	0,5	0,037
G 8 x 32	8	32	16		8			M 8	14	0,5	58	48		12	0,5	0,054
G 8 x 32 FG	8	32	16		8			M 8 x 1	14	0,5	58	48		12	0,5	0,054
G 10 x 20	10	20	20		10			M 10	18	0,5	52	40		15	0,5	0,074
G 10 x 20 FG	10	20	20		10			M 10 x 1,25	18	0,5	52	40		15	0,5	0,074
G 10 x 40	10	40	20		10		+0,7 +0,15	M 10	18	0,5	72	60		15	0,5	0,116
G 10 x 40 FG	10	40	20		10			M 10 x 1,25	18	0,5	72	60		15	0,5	0,116
G 12 x 24	12	24	24		12			M 12	20	0,5	62	48		18	0,5	0,121
G 12 x 24 FG	12	24	24		12			M 12 x 1,25	20	0,5	62	48		18	0,5	0,121
G 12 x 48	12	48	24		12			M 12	20	0,5	86	72		18	0,5	0,175
G 12 x 48 FG	12	48	24		12			M 12 x 1,25	20	0,5	86	72		18	0,5	0,175
G 14 x 28	14	28	27		14			M 14	24	1,0	72	56		22,5	1,0	0,178
G 14 x 28 FG	14	28	27		14			M 14 x 1,5	24	1,0	72	56		22,5	1,0	0,178
G 14 x 56	14	56	27		14			M 14	24	1,0	101	85		22,5	1,0	0,258
G 14 x 56 FG	14	56	27		14			M 14 x 1,5	24	1,0	101	85		22,5	1,0	0,258
G 16 x 32	16	32	32		16			M 16	26	1,0	83	64		24	1,0	0,282
G 16 x 32 FG	16	32	32		16			M 16 x 1,5	26	1,0	83	64		24	1,0	0,282
G 16 x 64	16	64	32		16			M 16	26	1,0	115	96		24	1,0	0,411
G 16 x 64 FG	16	64	32		16			M 16 x 1,5	26	1,0	115	96		24	1,0	0,411
type taille	d1 H9	g ±0,5	a1 1)	a2 +0,30 -0,16	b1 B13	b2		d2	d3 ±0,3	f ±0,2	l1 ±0,5	l2		l3 ±0,2	r 2)	poids approx. kg par pièce
G 18 x 36	18	36	36		18		+0,7 +0,15	M 18	30	1,0	94	72	±0,4	27	1,5	0,39
G 18 x 36 FG	18	36	36		18			M 18 x 1,5	30	1,0	94	72		27	1,5	0,39
G 20 x 40	20	40	40		20			M 20	34	1,0	105	80		30	1,5	0,55
G 20 x 40 FG	20	40	40		20			M 20 x 1,5	34	1,0	105	80		30	1,5	0,55
G 20 x 80	20	80	40		20			M 20	34	1,0	145	120		30	1,5	0,80
G 20 x 80 FG	20	80	40		20			M 20 x 1,5	34	1,0	145	120		30	1,5	0,80
G 25 x 50	25	50	50		25			M 24	42	1,5	132	100		36	1,5	1,10
G 25 x 50 FG	25	50	50		25			M 24 x 2	42	1,5	132	100		36	1,5	1,10
G 28 x 56	28	56	55		28			M 27	48	1,5	148	112		40	2,0	1,50
G 28 x 56 FG	28	56	55		28			M 27 x 2	48	1,5	148	112		40	2,0	1,50
G 30 x 54 FG	30	54	55		30			M 27 x 2	48	1,5	148	110		40	2,0	1,44
G 30 x 60	30	60	60		30			M 30	52	1,5	160	120		42	2,0	1,97
G 30 x 60 FG	30	60	60		30			M 30 x 2	52	1,5	160	120		42	2,0	1,97
G 35 x 54 FG	35	54	70		35			M 36 x 2	60	2,0	188	144		54	3,0	2,93
G 35 x 72	35	72	70		35			M 36	60	2,0	188	144		54	3,0	2,93
G 35 x 72 FG	35	72	70		35			M 36 x 2	60	2,0	188	144		54	3,0	2,93
G 36 x 72	35	72	70		36			M 36	60	2,0	188	144		54	3,0	2,93
G 36 x 72 FG	35	72	70		36			M 36 x 2	60	2,0	188	144		54	3,0	2,93
G 40 x 84 FG	40	84	85		40			M 42 x 2	70	3,0	232	168		63,5	5,0	5,34
G 42 x 84	42	84	85		42			M 42	70	3,0	232	168		63,5	5,0	5,34
G 42 x 84 FG	42	84	85		42			M 42 x 2	70	3,0	232	168		63,5	5,0	5,34
G 50 x 96	50	96	96		50			M 48	82	3,0	265	192		73	5,0	7,86
G 50 x 96 FG	50	96	96		50			M 48 x 2	82	3,0	265	192		73	5,0	7,86
