| Lieu d'origine: | Chine |
| Nom de marque: | Wuerd |
| Certification: | ISO9001 |
| Numéro de modèle: | Les pièces détachées sont les suivantes: |
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | 0.3USD/pc |
| Détails d'emballage: | Un paquet naturel, un paquet spécial |
| Délai de livraison: | 3-7 jours |
| Conditions de paiement: | T/T, Western Union, L/C, Western Union |
| Capacité d'approvisionnement: | 300 000 pièces/mois |
| Dimensions(mm) | Poids (kg/1000pcs) pour Forme |
|||||||||
| d1 h9 |
d2 |
l2 ±0.3 |
l3 ±0.3 |
e min |
d5 h11 |
l1 ±0.2 |
a ±0.3 |
WAF h14 |
A et AS C et CS |
B et BS |
| 8 | M5x0.8 | 10.2 | 9 | 10.2 | 5 | 4 7.5 |
22 | 7 | 15.2 | 12.85 13.35 |
| 10 | M6x1 | 12.5 | 11 | 11.5 | 6 | 4.5 8 |
25 | 8 | 25.2 | 21.3 22 |
| 13 | M8x1.25 | 16.5 | 13 | 14 | 8 | 5 10 |
30 | 11 | 53.1 | 43.1 45 |
| 16 | M10x1.5 M12x1.75 |
20 | 16 | 15.5 | 10 | 6 13 |
35 | 13 | 103.8 | 82.3 86.6 |
| 19 | M14x1.5 M14x2 M16x2 |
28 | 20 | 21.5 | 14 | 12 18 |
45 | 16 | 220.9 | 181 188.7 |

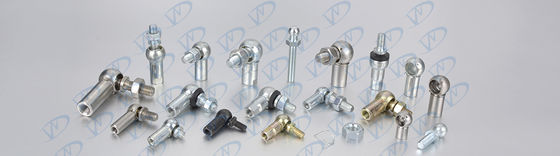

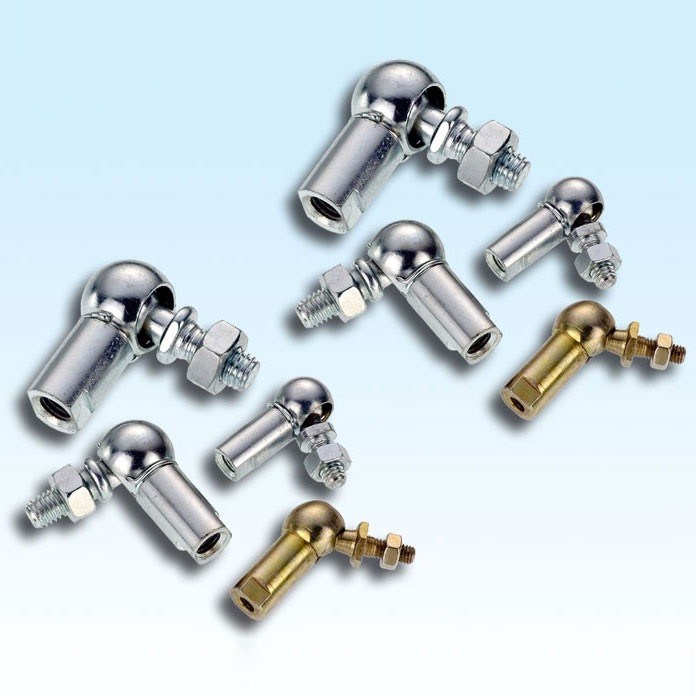

*Standard : Rotule angulaire DIN71802
*Rotule angulaire DIN 71802 composée d'une douille de rotule DIN 71805 et d'un pivot de rotule DIN 71803.
L'angle de rotation pour la Forme avec clip de sécurité externe (Forme CS, BS) est de 15°, sans clip de sécurité externe (Forme C, B) est de 18°.
*Matériau : acier au carbone Alternative : acier inoxydable 304 ou 316
*Surface : zingué, zinc/clair, zinc/noir, zinc/jaune ou passivé blanc-bleu
*Des articulations angulaires spéciales peuvent être fabriquées selon le dessin ou les échantillons du client.
Remarque :
*Type A/B/C sans clip de sécurité externe sur la douille de rotule
*Type AS/BS/CS avec clip de sécurité externe sur la douille de rotule
*Il y a une surface de clé sur le pivot de rotule de la Forme C, CS
*Douille de rotule avec ou sans surface de clé sur demande.
*Filetage à gauche, avec ou sans capuchon d'étanchéité sur demande.
