| Modèle:: | G20x40 | Emballer:: | colis en vrac Un paquet spécial |
|---|---|---|---|
| Matériel:: | Acier à faible teneur en carbone | Surface:: | passivés en zinc blanc-bleu, zinc/jaune, zinc/noir ou huilés |
| Alternative:: | d'acier inoxydable 304,316 ou d'aluminium |

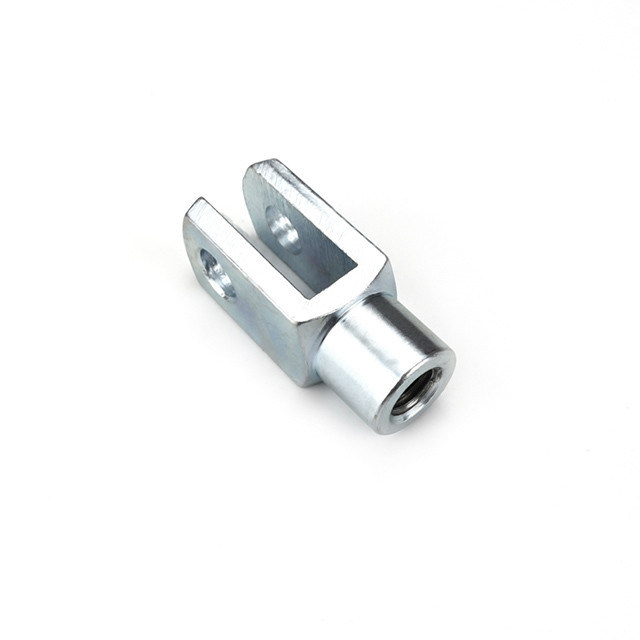

Les éclaboussures et les jougs DIN71752/ISO8140, version en acier G | ||||||||||||||
Nom de l'article | d1 H9 | d2 | g ± 0.5 | a1 h11 | a2 +0,5 à -0.2 | b1 B13 | b2 Un point nul.7 Un point nul.15 | d3 ± 0.3 | f ± 0.2 | Le 1 ± 0.5 | L2 ± 0.4 | L3 ± 0.2 | R | Poids (g/pc) |
G18x36 | 18 | Une M18x2.5 | 36 | 36 | 36 | 18 | 18 | 30 | 1 | 94 | 72 | 27 | 1.5 | 390 |
G20x40 | 20 | Une M20x2.5 | 40 | 40 | 40 | 20 | 20 | 34 | 1 | 105 | 80 | 30 | 1.5 | 550 |
G20x80 | 20 | Une M20x2.5 | 80 | 40 | 40 | 20 | 20 | 34 | 1 | 145 | 120 | 30 | 1.5 | 800 |
G25x50 | 25 | M24x3 | 50 | 50 | 50 | 25 | 25 | 42 | 1.5 | 132 | 100 | 36 | 1.5 | 1100 |
G28x56 | 28 | M27x3 | 56 | 55 | 55 | 28 | 28 | 48 | 1.5 | 148 | 112 | 40 | 2 | 1500 |
Le nombre d'étoiles est le suivant: | 30 | M27x2 | 54 | 55 | 55 | 30 | 30 | 48 | 1.5 | 148 | 110 | 40 | 2 | 1440 |
G30x60 | 30 | Une M30x3.5 | 60 | 60 | 60 | 30 | 30 | 52 | 1.5 | 160 | 120 | 42 | 2 | 1970 |
Le nombre d'étoiles est le suivant: | 35 | M36x2 | 54 | 70 | 70 | 35 | 35 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G35x72 | 35 | M36x4 | 72 | 70 | 70 | 35 | 35 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
G36x72 | 35 | M36x4 | 72 | 70 | 70 | 36 | 36 | 60 | 2 | 188 | 144 | 54 | 3 | 2930 |
Le nombre d'étoiles est le suivant: | 40 | M42x2 | 84 | 85 | 85 | 40 | 40 | 70 | 3 | 232 | 168 | 63.5 | 5 | 5640 |
G42x84 | 42 | Un M42x4.5 | 84 | 85 | 85 | 42 | 42 | 70 | 3 | 232 | 168 | 63.5 | 5 | 5340 |
G50x96 | 50 | M48x5 | 96 | 96 | 96 | 50 | 50 | 82 | 3 | 265 | 192 | 73 | 5 | 7860 |
*Clevis fabriqués selon la norme DIN71752/ISO8140, en acier, acier inoxydable 304,316 ou en aluminium
* Tolérance de la fente b2: B13 est pour G4x8-G10x20 pour +0,15/0,7 est pour G10x40 ci-dessus.
*Il y a dans le tableau des éléments FG dont les dimensions sont les mêmes, mais avec des fils de haute résistance, tels que G8x16FG, G8x32FG, G10x20FG, G10x40FG, etc.
*Les fils de gauche sont disponibles et les clivages non standardisés comme dessins du client.
Alternative: acier inoxydable 304 316 ou aluminium
