| Modèle:: | B13M8 | Douille à bille :: | acier à faible teneur en carbone |
|---|---|---|---|
| Emballer:: | colis en vrac Un paquet spécial |
Matériel:: | en acier cartonné |
| Surface:: | passivée en zinc blanc-bleu, zinc/noir, zinc/jaune | Alternative:: | d'acier inoxydable 304 ou 316 |
| clip de sécurité/bague intérieure :: | acier à ressorts |

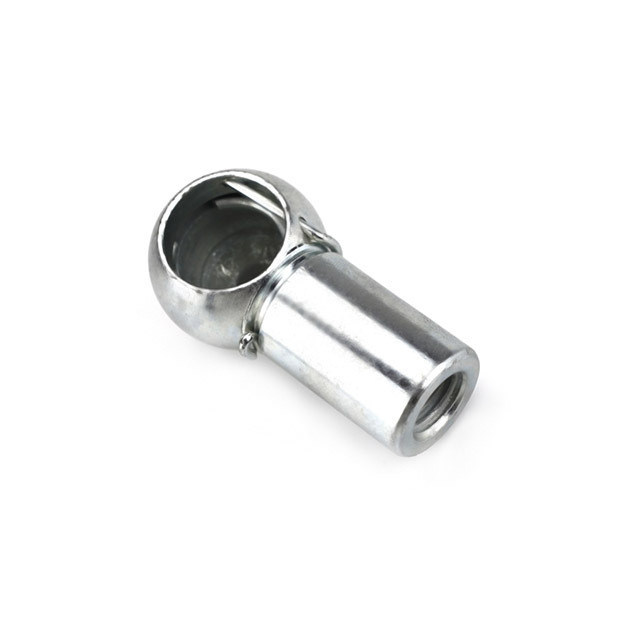

Rotules DIN71805, Forme B | |||||||||
Article | d1 h9 | d2 | d3 | l2 ±0.3 | l3 ±0.3 | a ±0.3 | e min | WAF | Poids (kg/1000pc) |
B8M5 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
B10M6 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
B13M8 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
B16M10 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B16M12 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B19M14 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M14x1.5 | 19 | M14x1.5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M16 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16/17 | 221 |
*WAF: avec ou sans surface de clé sur la rotule, fabriqué selon la demande du client.
Forme B: avec clip de sécurité sur la rotule
Forme A: SANS clip de sécurité sur la rotule
Note:
-Matériau:
Rotule: acier à faible teneur en carbone
clip de sécurité/bague intérieure: acier à ressort
Alternative: acier inoxydable 304 ou 316
-Traitement de surface: passivé en blanc-bleu de zinc, zinc/noir, zinc/jaune
*Filetage à gauche disponible.
